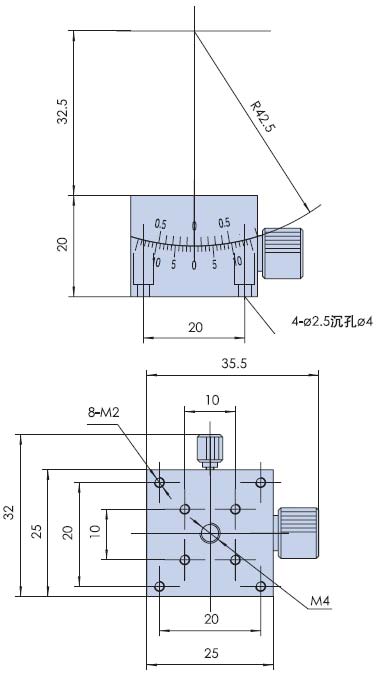

精密型手动角位台: SJ120-15
台面尺寸25mmX25mm，调节角度范围±15°，产品提供小角度旋转调节，采用精研可调燕尾导轨，精度高，承载大，蜗轮副驱动，运动舒适，精密可靠，台面运行平稳,偏摆和倾斜较小，成对设计，叠加后旋转中心为同一点，可进行正交双轴同心旋转调整，手轮锁紧，安全可靠，台面水平放置,具有标准连接孔,可以和其它系列产品组成多维调整架
■特点：
■产品提供小角度旋转调节
■采用精研可调燕尾导轨，精度高，承载大
■蜗轮副驱动，运动舒适，精密可靠
■台面运行平稳，偏摆和倾斜较小
■成对设计，叠加后旋转中心为同一点，可进行正交双轴同心旋转调整
■手轮锁紧，安全可靠
■台面水平放置，具有标准连接孔，可以和其它系列产品组成多维调整架
|
型号 |
SJ120-15 |
|
台面尺寸 |
25mm×25mm |
|
角度范围 |
±15° |
|
回转中心高 |
32.5 mm |
|
回转中心偏差 |
φ0.1 mm |
|
驱动方式 |
蜗轮蜗杆驱动 |
|
导轨形式 |
精研燕尾导轨 |
|
驱动位置 |
中央驱动 |
|
最小刻度 |
1° |
|
最小读数 |
12′ |
|
最小调整量 |
(参考)30″ |
|
偏摆 |
200″ |
|
倾斜 |
200″ |
|
承载 |
2kg |
|
自重 |
0.21kg |
|
材料 |
铝合金 |
|
表面处理 |
阳极氧化 |
