高精度型手动平移台:SP110-50-100H
硬铝材质精密加工,表面阳极氧化染黑。采用进口高精度交叉滚柱导轨,精度更高,承载较大,寿命长。高精度基座和台面,保证了平移台的直线度、偏摆、俯仰以及运动平行度。位移调整采用测微头或差动测微头驱动。高精度小分辨率测微头保证产品在纳米级的微位移调整。测微头在平移台中央放置,操作方便。采用弹簧复位,消除轴向间隙。台……■特点:
■硬铝材质精密加工,表面阳极氧化染黑
■采用进口高精度交叉滚柱导轨,精度更高,承载较大,寿命长
■高精度基座和台面,保证了平移台的直线度、偏摆、俯仰以及运动平行度
■位移调整采用测微头或差动测微头驱动
■高精度小分辨率测微头保证产品在纳米级的微位移调整
■测微头在平移台中央放置,操作方便
■采用弹簧复位,消除轴向间隙

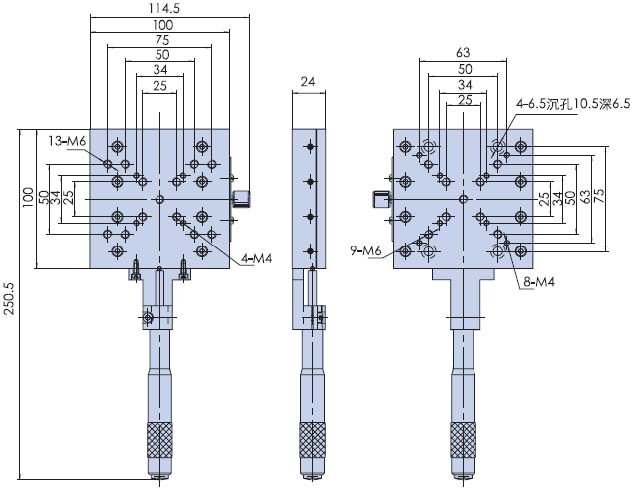

■台面和底座分布标准孔距的安装孔,方便安装和组合
■可与其它系列位移台组成多维调整架
■可加装光栅尺显示移动微小位移量
型号 |
SP110-50-100H |
台面尺寸 |
100mm×100mm |
驱动方式 |
测微头 |
驱动位置 |
中央驱动 |
行程 |
50mm |
最小刻度 |
0.01mm |
最小调整量 |
0.002mm |
导轨形式 |
交叉滚柱导轨 |
承载 |
40kg |
直线度 |
5μ |
偏摆 |
25″ |
俯仰 |
15″ |
台面平行度 |
10μ |
运动平行度 |
15μ |
自重 |
1.1kg |
材料 |
硬铝 |
表面处理 |
阳极氧化染黑 |
